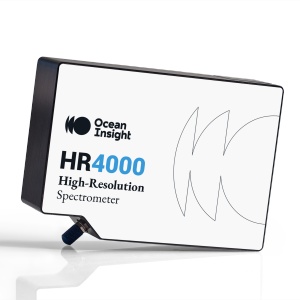

HR4000CG復合光柵光譜儀采用專利光柵技術并使用濾光片消除二三級衍射的影響，從而達到200-1100nm波長范圍和0.75nm光學分辨率(FWHM)。HR4000CG光譜儀采用預配置設計-所有的光學平臺選件都為您預先選定。
物理特性
尺寸： 148.6 mm x104.8 mm x 45.1 mm
重量： 570克
探測器： 東芝TCD1304AP 線性陣列CCD
像元： 3648像元，單個像元尺寸8μm×200μm
像元阱深： ~100,000 電子
靈敏度 400 nm: 130 光子/計數值; 600 nm: 60 光子/計數值
光學平臺
設計： f/4, 非對稱交叉Czerny-Turner光路
焦距： 101.6mm 輸入；101.6mm輸出
入射孔徑： 5μm 狹縫
光柵選擇： HC-1，300線光柵
光纖連接器: SMA905，0.22數值孔徑單纖芯
光譜特性
波長范圍： 200-1100nm，最有效范圍i200-1050nm
光學分辨率： 0.75 nm FWHM
信噪比： 300:1 (全信號)
暗噪音: 12RMS計數值
動態范圍：2 x 108 (系統), 1300:1 單次探測
積分時間： 3.8ms到10s
電子特性
功耗： 250 mA @ 5 VDC
數據傳輸速度： 全掃描到內存，USB2.0為5ms, USB1.1為18ms
輸入/輸出： 10個數字、可編程通用輸入輸出口
模擬通道： 一個13位模擬輸入，一個9位模擬輸出
操作系統： USB端口：Windows 98/Me/2000/XP, Mac OS X 和 Linux
串行端口： 任意32位Windows 操作系統
復合光柵&濾光片
HR4000CG使用HC-1光柵，它是一種專利的可變閃耀波長光柵，提供的波長范圍是200-1100nm。（盡管預配置光柵的波長范圍是200-1100nm，最有效的范圍在200-1050nm之間，請參照HC-1光柵效率曲線）。還采用了OFLV-200-1100可變長通濾光片以消除二級和三級衍射的影響。光柵和濾光片在出廠時就安裝并固定就位。
光學平臺
使用"HR"光學平臺，5μm入射狹縫，并升級為UV4紫外窗片用以增強光譜儀的紫外區特性。HR4000CG是HR2000CG的升級型產品，使用3648像元的線性CCD陣列探測器在200-1100波長范圍內提供更好的光學分辨率。
USB2.0和數字輸入/輸出接口
通過USB接口與PC連接，軟件將從光譜儀上讀取數據配置設備。也提供10個可編程的數字輸入/輸出接口，一個模擬輸入口和一個模擬輸出口。
